超純水機壓力水箱氮封原理

文章出處:admin 人氣:發表時間:2019-11-01

超純水機廠家在生產超純水系統時,必定會(huì )在純水箱處增加氮封閥,甚至于一些小機器都會(huì )在純水箱的接口處增加氮封閥。氮封裝置可以在無需外界能源,能在無電、無氣的場合工作,既方便,又節約能源,降低成本。

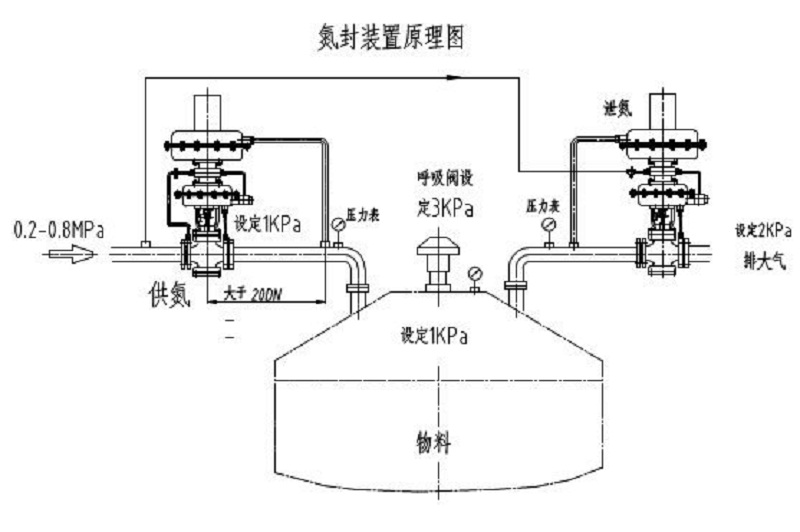

氮封裝置由供氮閥、 泄氮閥、 呼吸閥 組成,供氮閥由指揮器和主閥兩部分組成;泄氮閥由內反饋的壓開型微壓調節閥組成,通過氮封裝置精確控制。當儲罐進液閥開啟,向罐內添加物料時,液面上升,氣相部分容積減小,壓力升高,當罐內壓力升至高于泄氮閥壓力設定值時,泄氮閥打開,向外界釋放氮氣,使罐內壓力下降,降至泄氮閥壓力設定點時,自動關閉。當儲罐出液閥開啟,用戶放料時,液面下降,氣相部分容積增大,罐內壓力降低,供氮閥開啟,向儲罐內注入氮氣,使罐內壓力上升,升至供氮閥壓力設定點,自動關閉。



超純水箱單封裝置


因為一般的常用儲水罐為了維持內部與外部的壓力平衡,當罐內水量減少的時候,除非使罐子被不斷的壓縮,不然罐內就會(huì )有空氣填入其中,維持外部與內部的平衡,顯然在超純水的生產過程中,使空氣進入是非常不理智的行為。


常見的大氣中富含各種污染物質,這類污染物質雖然對人體的影響并不是很大,但是在高精度儀器面前,它們會(huì )時刻影響實驗數據,讓數據出現不同程度的改變,特別是在電子級實驗面前,微生物或者離子的影響都會(huì )使實驗數據失效,所以采用氮封裝置能很好的保證儲水桶內的水質穩定。


氮封裝置由供氮裝置和泄氮裝置兩部分組成。供氮裝置由指揮器和主閥兩部分組成;泄氮裝置由內反饋的壓開型微壓調節閥組成。氮氣壓力一般設為100mmH2O,通過氮封裝置精確控制。


當水箱上游水泵開啟,向超純水水箱補水時,水箱水位上升,氣相部分容積減小,壓力升高,當水箱上部氣體空間壓力升至高于泄氮裝置壓力設定值時,泄氮裝置打開,向外界釋放氮氣,使罐內壓力下降,當降至泄氮裝置壓力設定點時,泄氮裝置自動關閉。


當水箱后級水泵開啟,用戶端開始用水時,液面下降,氣相部分容積增大,罐內壓力降低,供氮裝置開啟,向儲罐注入氮氣,使罐內壓力上升,當罐內壓力上升至供氮裝置自動關閉。



超純水系統


1.供氮裝置工作原理:


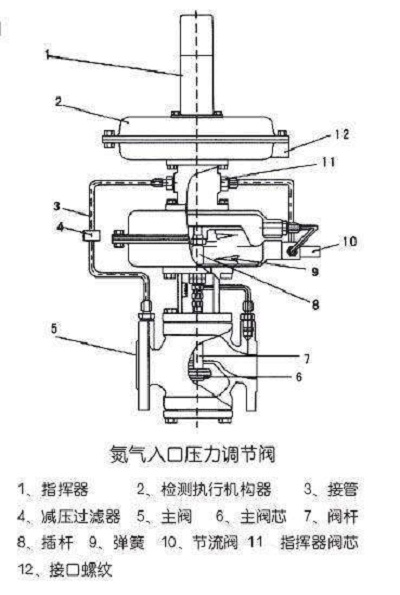

供氮裝置結構如圖所示,將設在罐頂的取壓點的介質經導壓管引入檢測機構(7)、介質在檢測元件上產生一個作用力與彈簧(8)、預緊力相平衡。當罐內壓力降低至低于供氮裝置壓力設定點時,平衡被破壞,使指揮器閥芯(6)打開,從而使閥前氣體經減壓閥(5)、節流閥(4)、進入主閥執行機構(3)上、下膜室,打主開閥閥芯(2)、向罐內充注氮氣;當罐內壓力升至供氮裝置壓力設定點時,由于預設彈簧力,關閉指揮器閥芯(6)又由于主閥執行機構中彈簧作用,關閉主閥,停止供氮。



超純水設備


2.泄氮裝置工作原理:

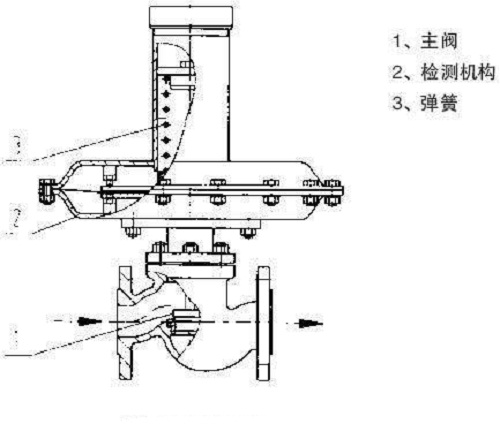

泄氮裝置結構如右圖所示,該裝置采用內反饋結構,介質直接經閥蓋進入檢測機構(2),介質在檢測元件上產生一個作用力與預設彈簧(3)預緊力相平衡。當罐內壓力升高至高于泄氮裝置壓力設定點時,平衡被破壞,使閥芯(1)上移,打開閥門,向外界泄放氮氣;當罐內壓力降至泄氮裝置壓力設定點時,由于預設彈簧力作用,關閉閥門。

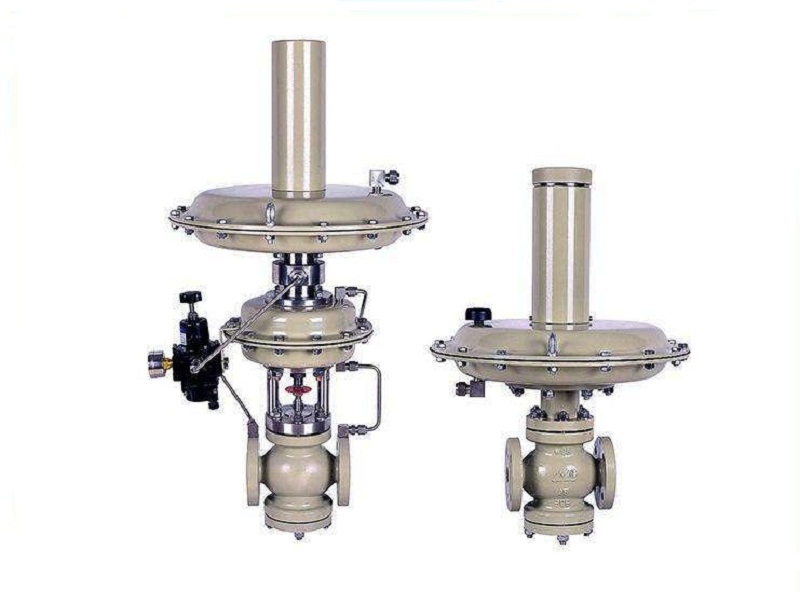

氮封裝置主要用于保持容器頂部保護氣(一般為氮氣)的壓力恒定,以避免容器內物料與空氣直接接觸,防止物料揮發,被氧化,以及容器的安全。特別適用于大型儲罐的氣封保護系統。該產品具有節能環保、動作靈敏、運行可靠、操作簡單和維修方便等特點。



推薦閱讀:超純水技術支持





此文關鍵詞:超純水機壓力水箱氮封原理
